· 什么是直流分流器?
直流分流器是一種測量直流電流用的電子元件,它根據直流電流通過電阻時在電阻兩端產生電壓的原理而制成,常用于擴大電流量程,在航空航天、工業生產、新能源、電子設備等領域有著廣泛應用。校準分流器的基礎設備為高精度直流大電流源,2011年,我國頒布了JJG 1069-2011直流分流器檢定規程。
· 直擊典型案例
安徽來福電子科技有限公司是國內專業研發、生產精密分流器的知名企業。隨著國網標準和終端市場對電流采集精度要求的不斷提高,為解決研發及生產制造中的分流器測試難題,來福電子于2018年起陸續從天恒采購了一系列直流大電流標準源,應用到公司的分流器校準實驗室及產線之中。讓我們一起來看看這幾個典型的解決方案。
01

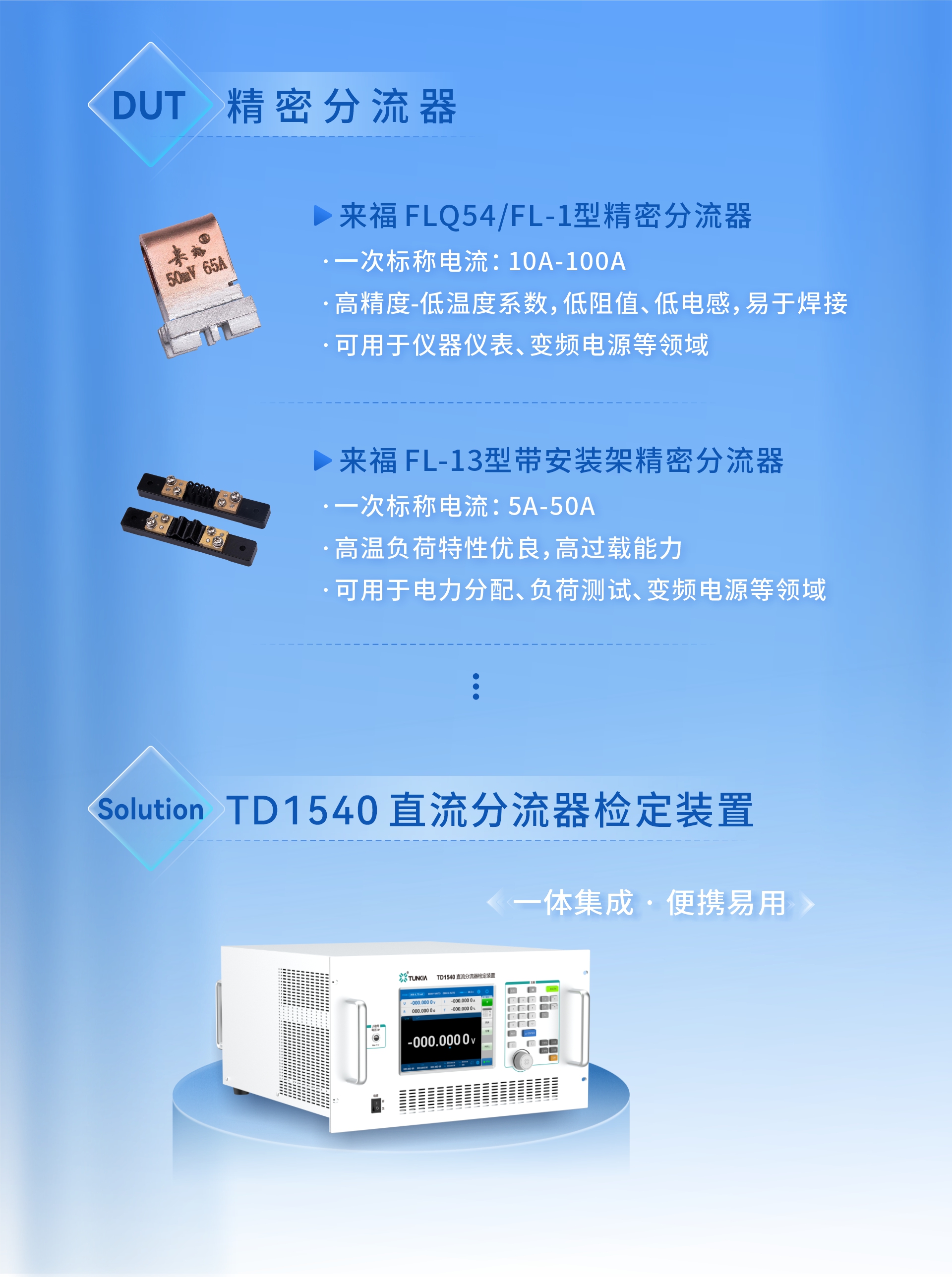

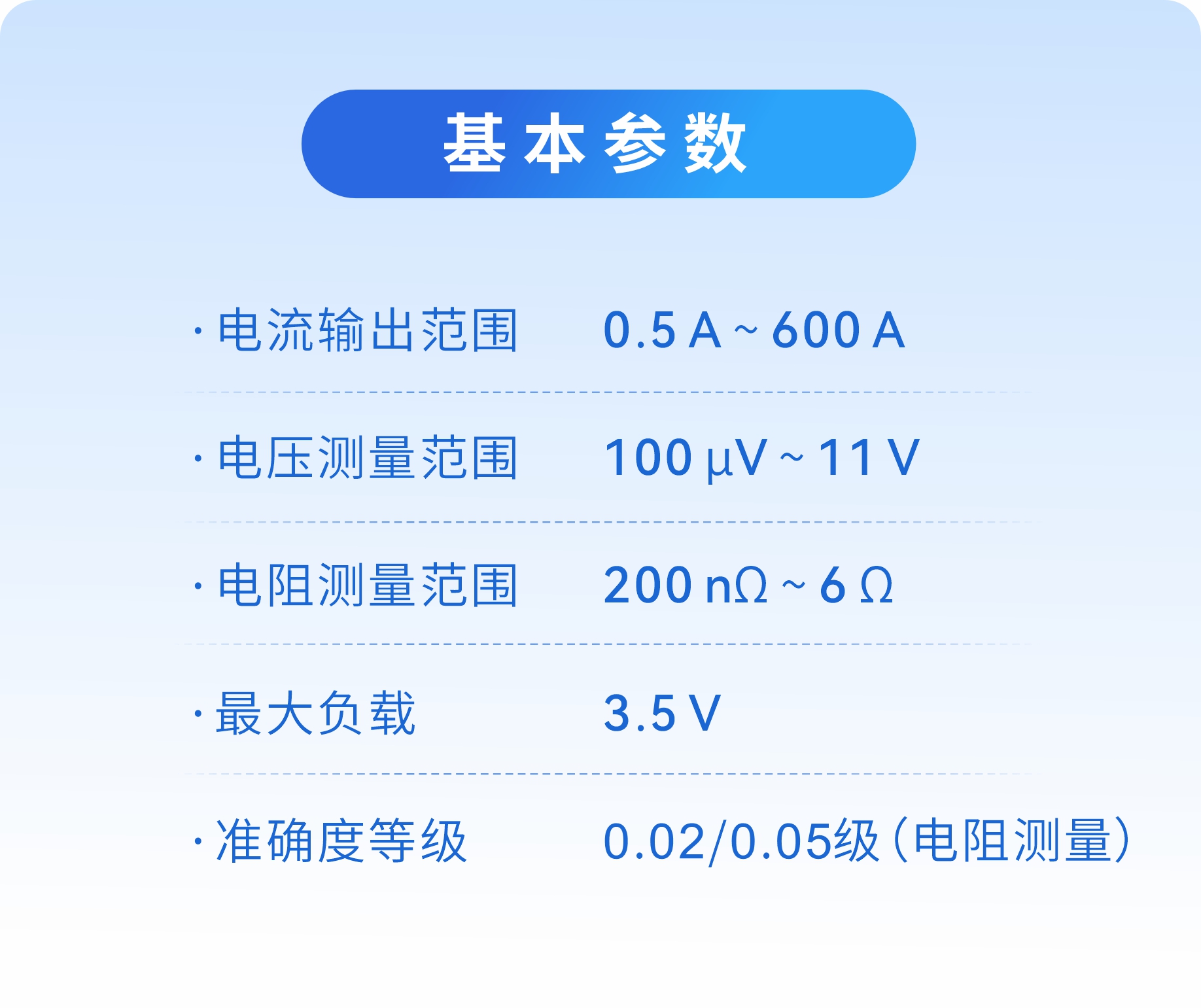

分流器根據其用途、應用領域有著不同的一次標稱電流規格。來福電子產品線中一次標稱電流在5A~500A的分流器,常用于儀器儀表、消費電子、新能源等領域。為對這類分流器進行測試,來福電子采用了TD1540直流分流器檢定裝置作為解決方案。
· 解決方案亮點
★ 由直流大電流標準源、精密直流電壓表一體集成,能夠測量分流器的阻值和基本誤差,還可繪制R(I)、R(t)曲線

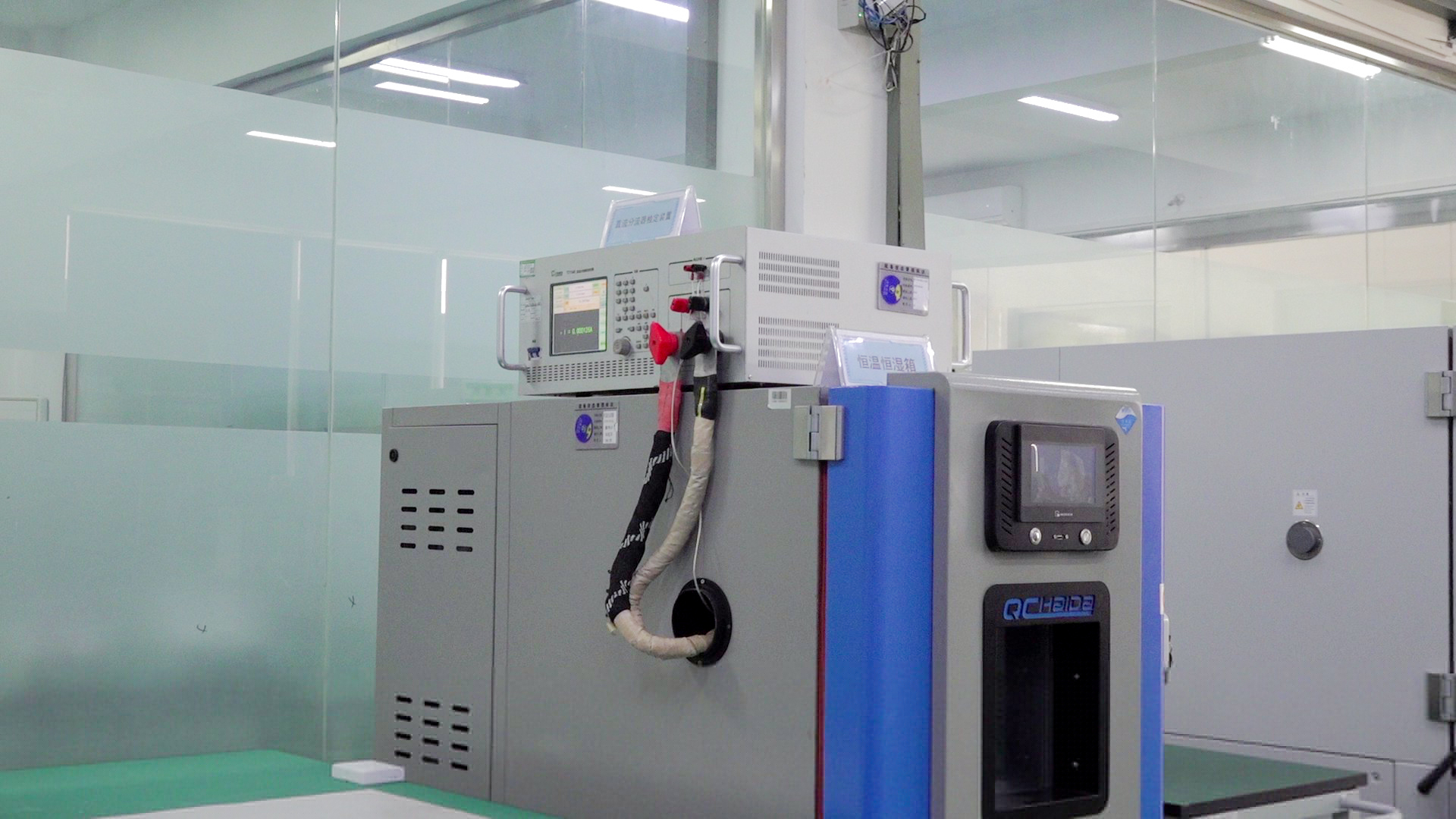

★ 恒流源模式測量,直流電流的輸出準確度高,可搭配恒溫恒濕箱,對不同環境條件下的分流器性能進行測試
02

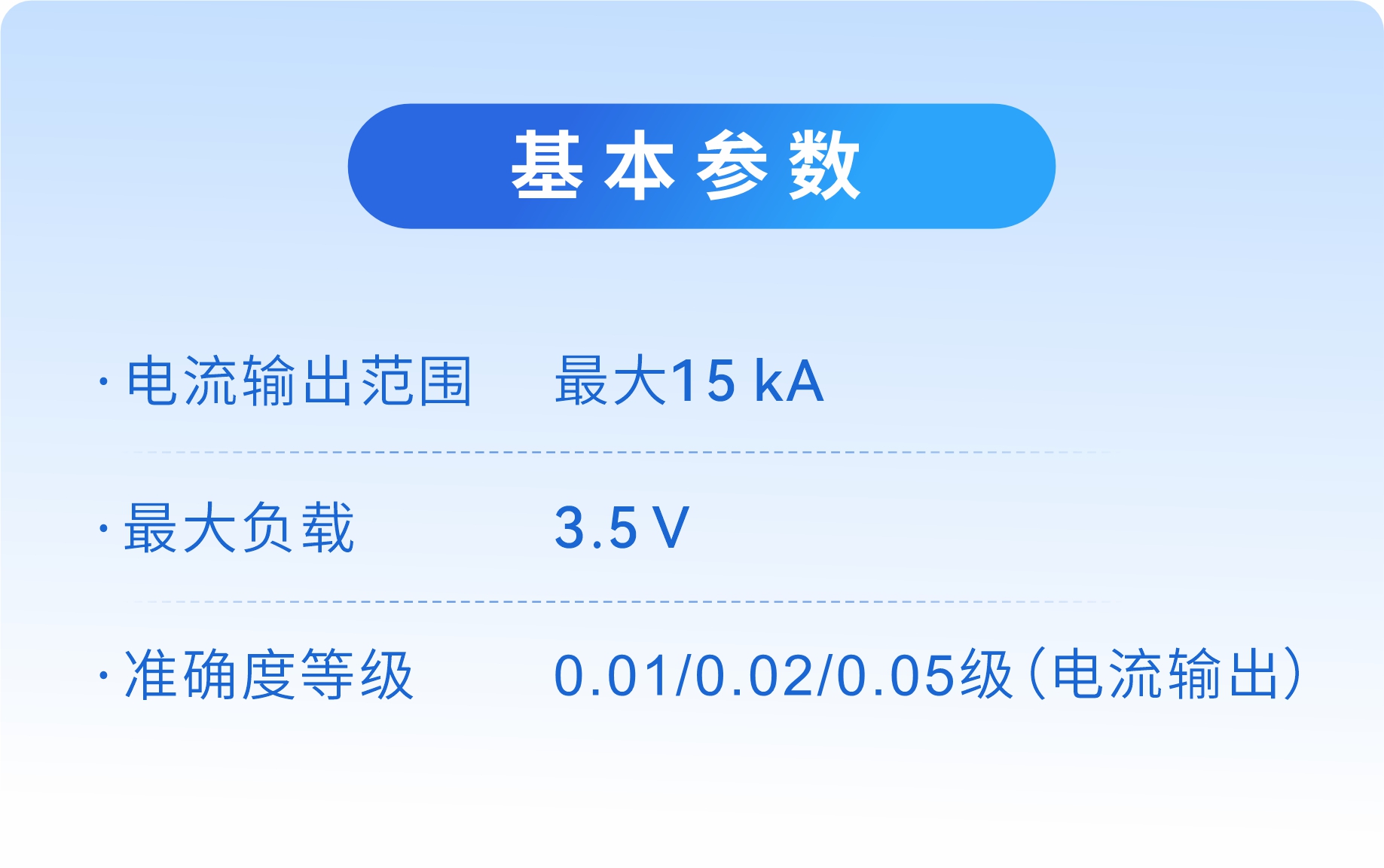

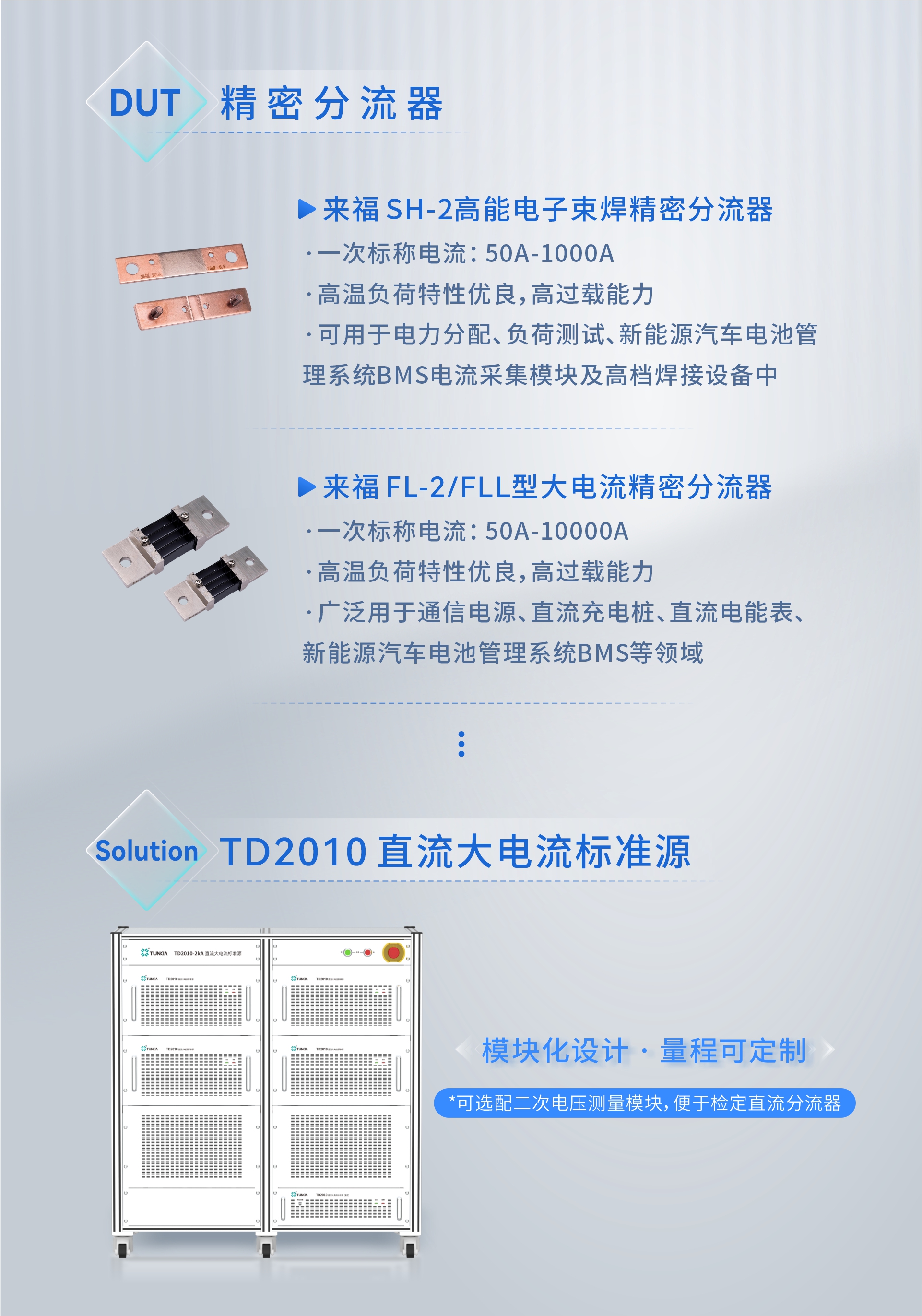

而在來福電子產品線中,部分用于新能源、工業電力領域的分流器,其一次標稱電流有時達到了1kA乃至10kA以上,為了拓展電流量程,滿足此類大電流分流器的測試要求,來福電子又采用了TD2010直流大電流標準源解決方案。
· 解決方案亮點
★ 通過多個模塊源疊加輸出,最大可達15kA
★ 平板操作,可組建自動測試系統
03

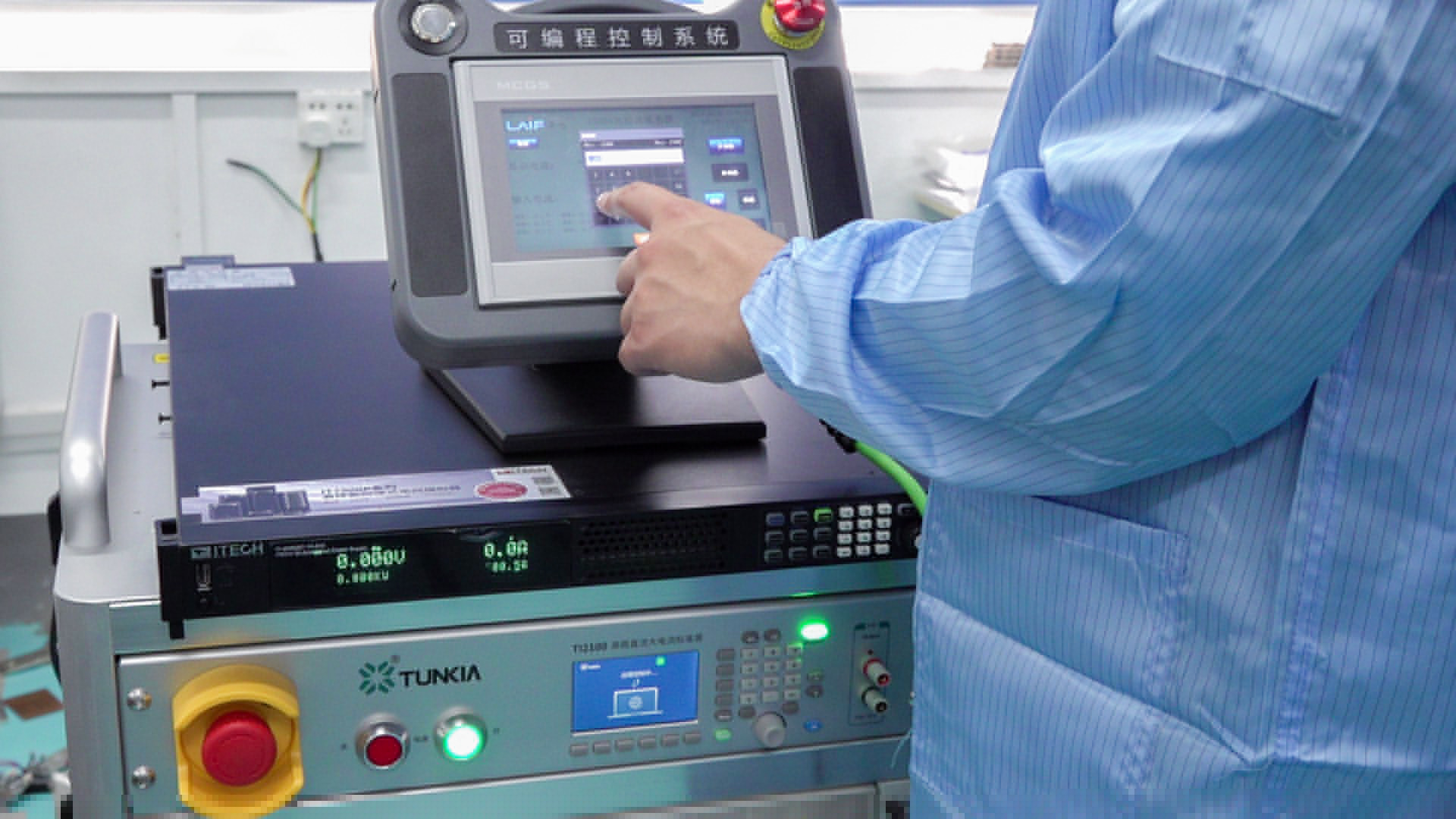

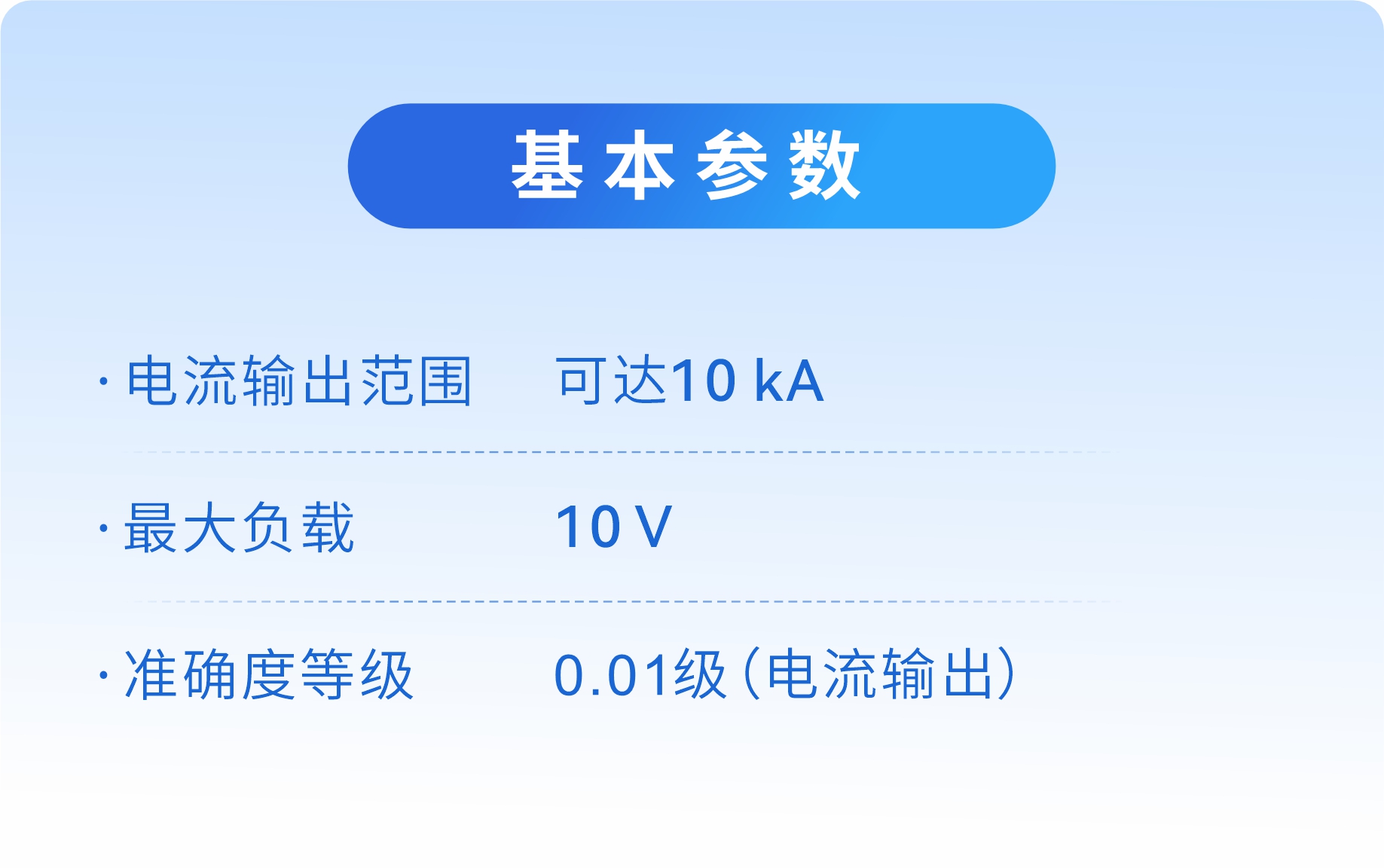

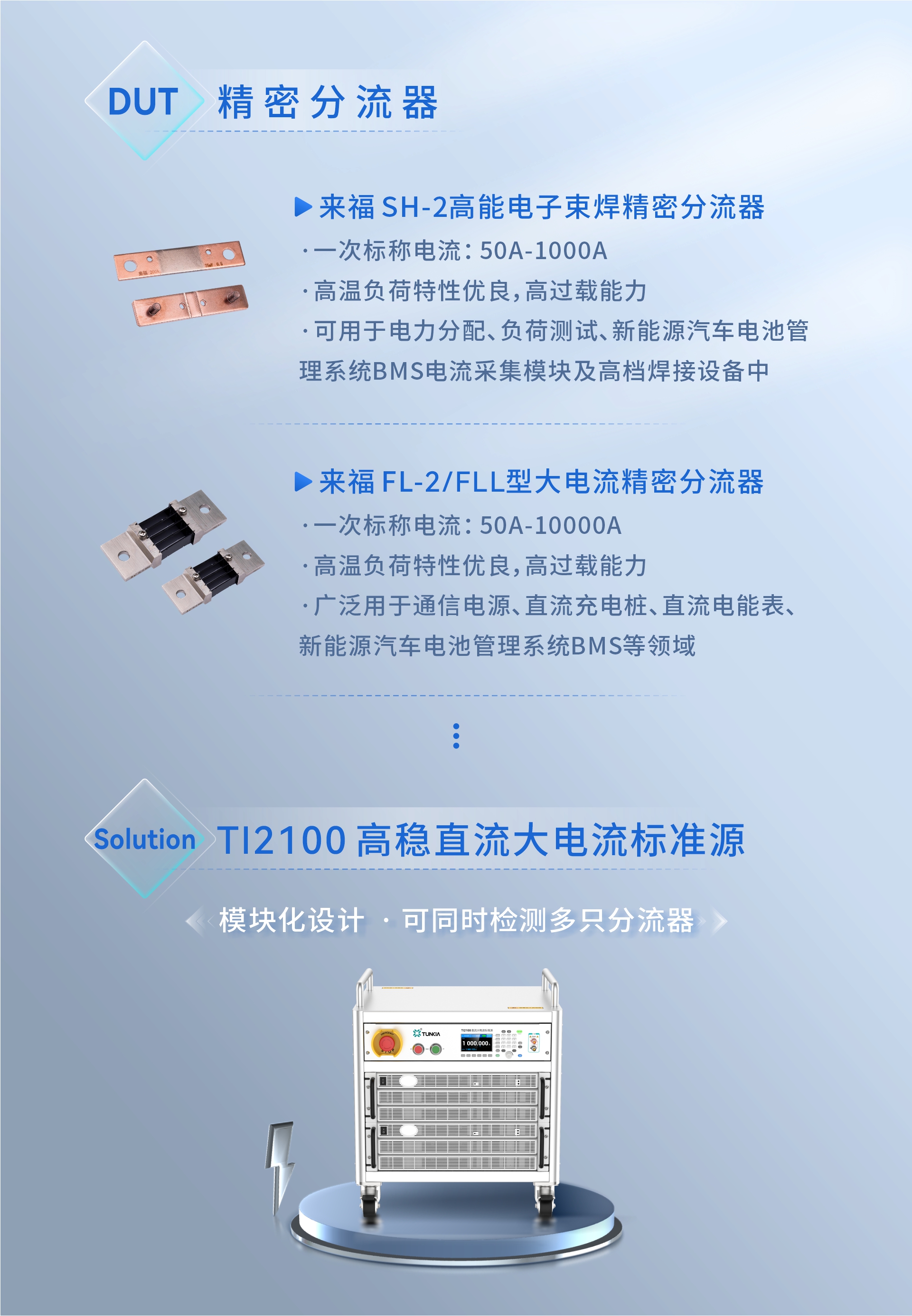

除了校準實驗室,來福電子也需要在產線上對分流器進行檢測,而產線檢測對于效率的要求更加高。為了解決產線上的分流器檢測問題,來福電子選擇了TI2100高穩直流大電流標準源,TI2100為單電流量程設計,最大負載電壓達10V,十分適用于工業產線中。
· 解決方案亮點
★ 通過多個模塊源疊加輸出,可達10kA以上
★ 單電流量程,無須繼電器換擋,且最大負載10V,可同時檢測多只分流器,提升測試效率
· 案例小結
來福電子通過采用以上分流器測試解決方案,極大地提高了測試的準確性及效率,也促進了產品品質及企業競爭力的提高,讓我們聽聽來福電子技術總監怎么說。
天恒測控針對分流器測試而研制的一系列解決方案,電流輸出最高可達15kA及以上,精度可達15ppm,除標準源法外,還涵蓋精密電橋法,可實現從低精度到高精度分流器的測試,為分流器生產企業的品控及效率提供保障,助力航空航天、工業生產、新能源、電子設備等行業蓬勃發展。
