近年來，我國的電動汽車產業呈現蓬勃發展的態勢，與之配套的電動汽車充電樁也納入了新基建，成為國家基礎設施建設的重點之一。

?

天恒測控在充電樁設施計量檢測領域布局研究多年，目前已經形成了涵蓋全性能檢測、車載式移動檢測、現場檢測及基于數字計量的遠程檢測等多種方案，可實現180 kW及以下功率非車載充電機和16 A、32 A、63 A交流充電樁的多場景檢測，檢測項目包括能源局標準、國網和南網企標、檢定規程等規定的型式評價、現場驗收及運行階段檢測、計量檢定等項目。

?

檢測方案針對電力、計量和第三方檢測等不同行業需求，采用模塊化軟件設計，可一鍵自動化測試，并自動導出測試報告；系統電壓/電流測量最佳年不確定度達0.02級，功率/電能最佳年不確定度達0.05級，可保證系統寬動態范圍測試點的數據準確度；同時，系統各測試單元可以單獨或整體送檢，具備有效期內合格的檢定/校準證書，保證系統計量的可溯源性。

?

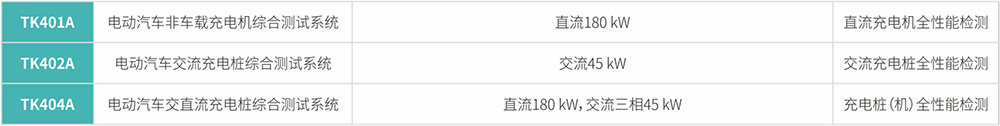

全性能檢測方案

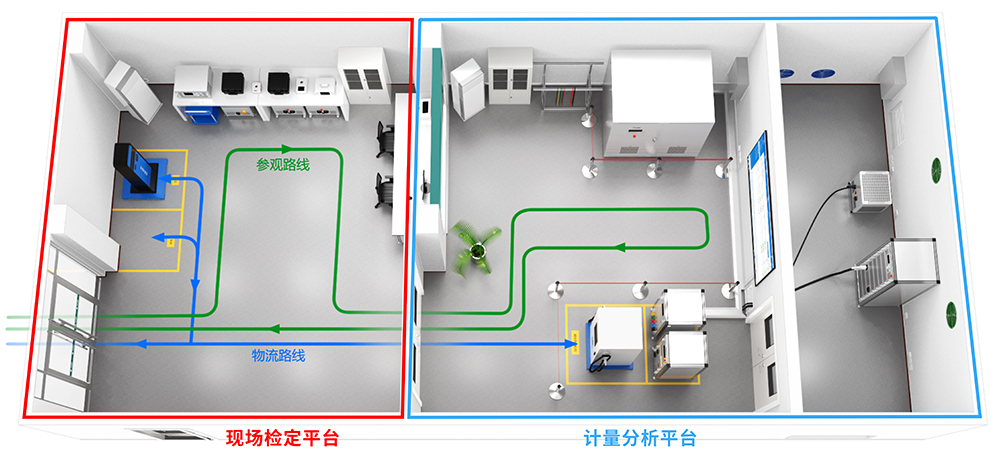

?全性能實驗室由計量分析平臺和現場檢定平臺兩大版塊組成

?

?

?

天恒測控推出的全性能實驗室能夠滿足能源局標準、檢定規程及國網企標等規定的各項測試，完成型式試驗、出廠檢測及到貨驗收等檢測環節。針對EMC、環境、機械防護等試驗項目，我司亦可配合提供相關解決方案。

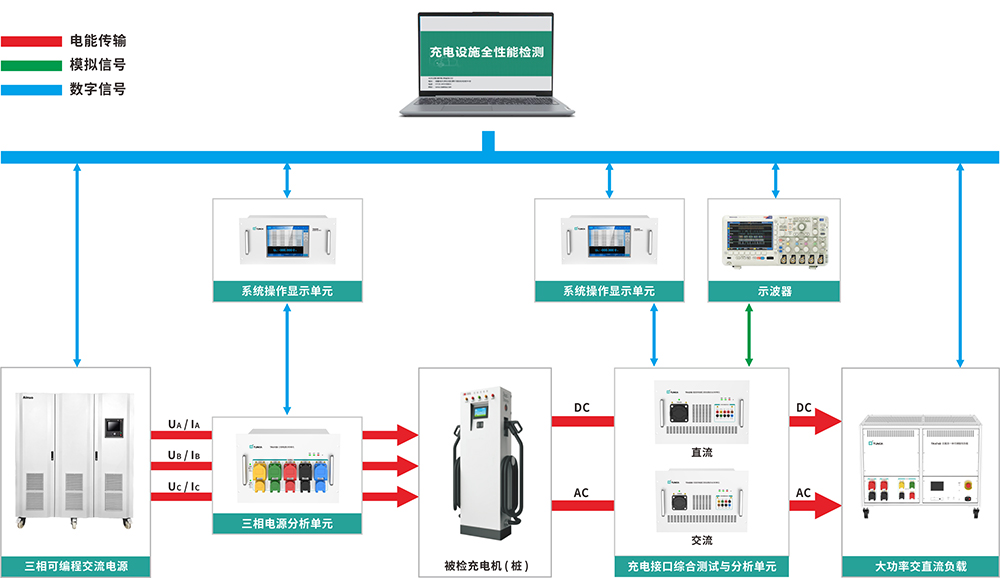

?充電樁（機）全性能檢測方案應用示意圖

?

本方案不僅功能強大，還具有檢測高效、模塊化設計、高精度等優勢。

·?接線簡單：用戶只需將充電槍頭插至檢測測試柜接口，整個測試過程無需打開充電樁。

·?自動化：配置自動化軟件，用戶只需進行信息輸入并選擇實驗項目，測試過程數據自動化采集和展示。

·?模塊化：負載及各單元可靈活配置、并支持模塊化擴容，以滿足不同功率充電樁檢測需求；軟件部分可針對型式評價、到貨抽查、到貨全檢等應用場景進行模塊化設計。

·?高精度：系統電壓/電流最佳年不確定度達0.02%，功率/電能最佳不確定度達0.05%，除常規型式評價等項目外，另可完成JJG 1148和JJG 1149規定的計量檢定項目，無需額外購置專用計量檢定設備，減少初始投資成本。

?

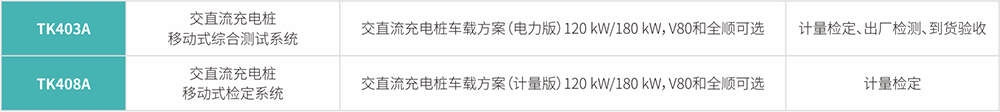

車載式移動檢測方案

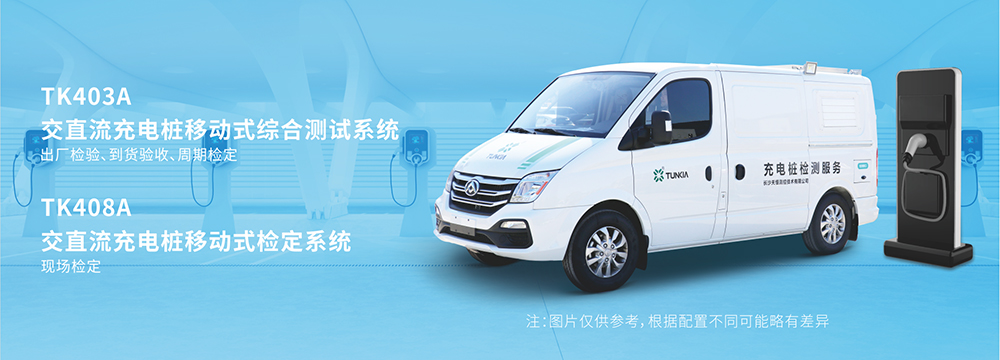

車載式檢測方案

?

實驗室檢測方案受被檢樁搬運困難、組裝繁瑣、測試時間長等因素制約，檢測效率難以進一步提升。天恒測控車載移動式檢測方案順勢而生，可完成包括國家標準、能源局標準、國網企標等標準規定的計量檢定、通訊協議一致性測試、互操作性測試、功能性測試、安全測試、電氣性能測試等試驗項目。

?

?

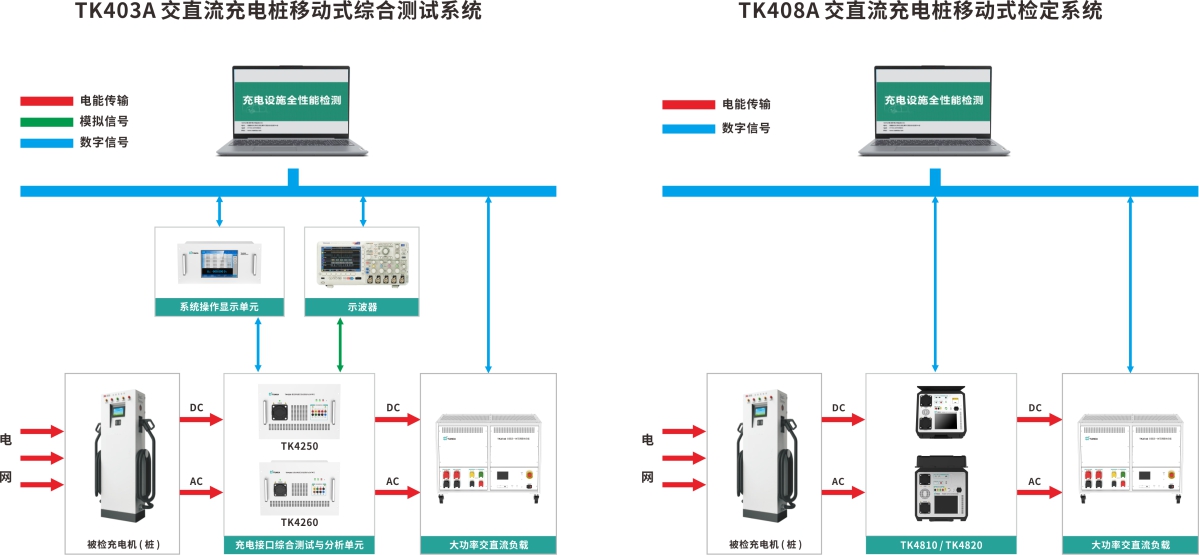

充電樁（機）全性能檢測方案應用示意圖

? ?

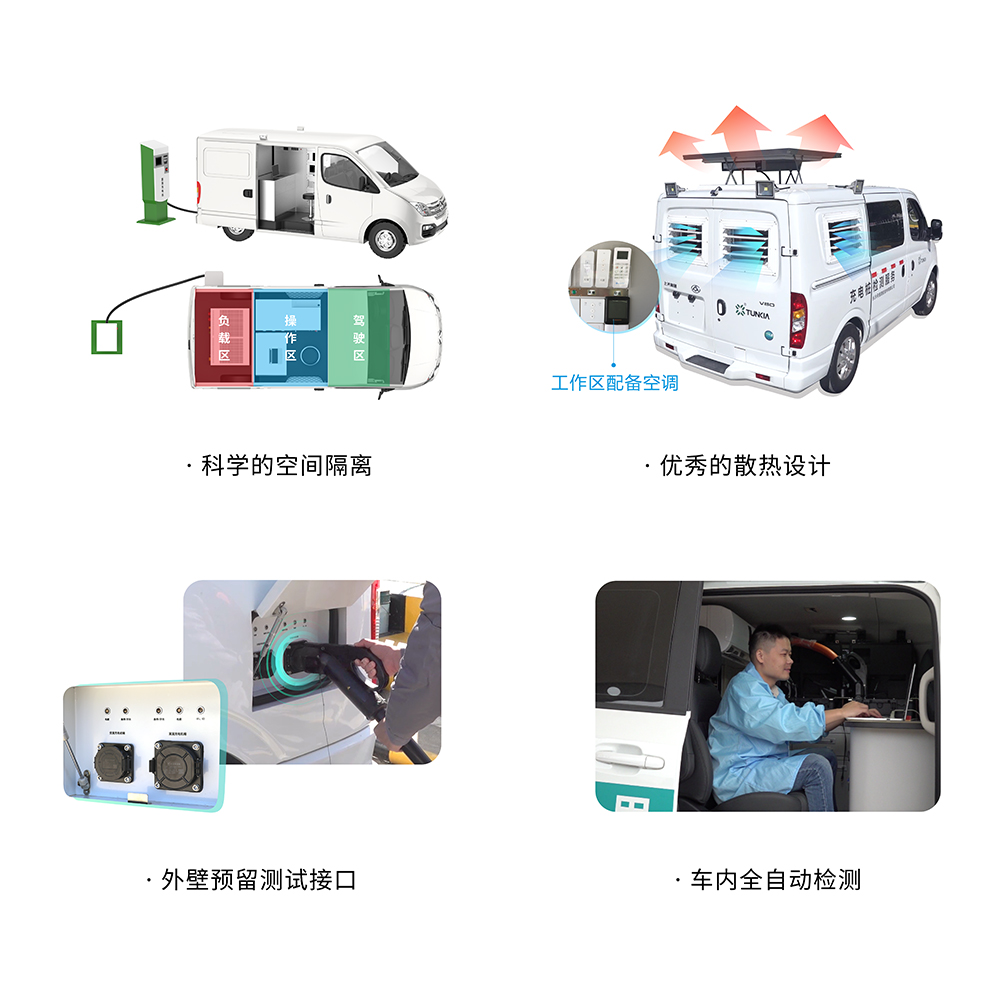

?天恒測控的車載式檢測方案性能優越，同時集合多項人性化設計，是充電樁/機移動式檢測的舒心之選：

·?外壁測試接口支持一插即用，操作便捷。

·?科學的空間隔離和先進的散熱設計幫助用戶遠離負載發熱、工作噪音的困擾。

·?特別配備加強減震器，避免機柜傾倒晃動，保護檢測人員安全。

·?配備20 kW·h備用電源，保障系統在車輛熄火時也能正常工作。

?

現場檢測方案

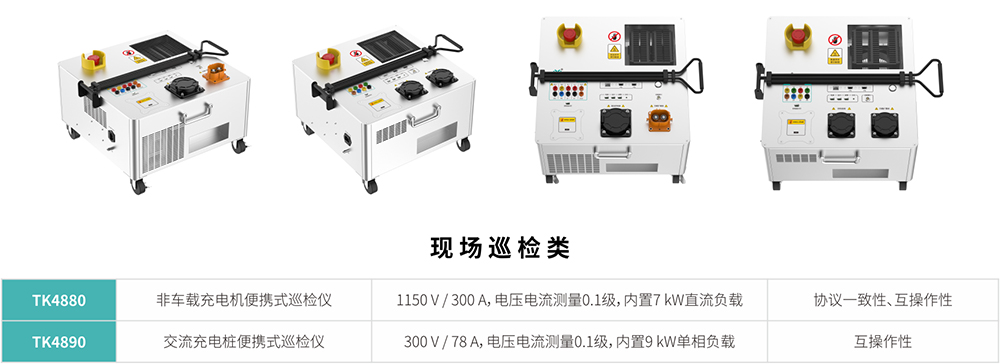

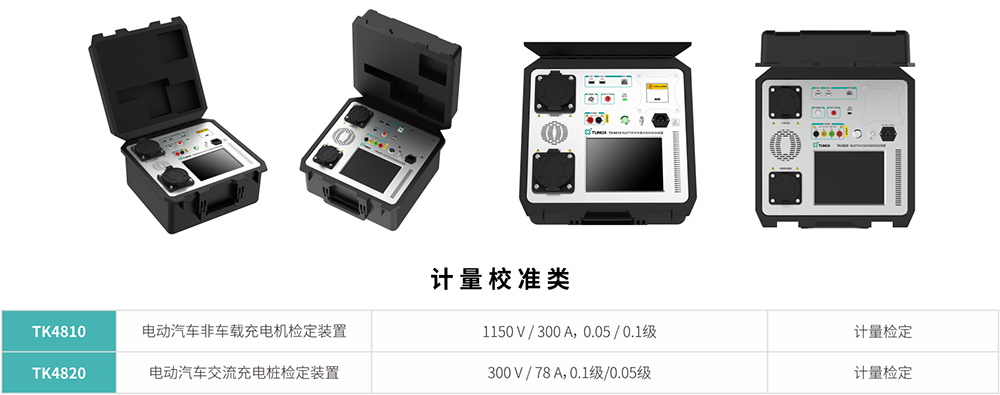

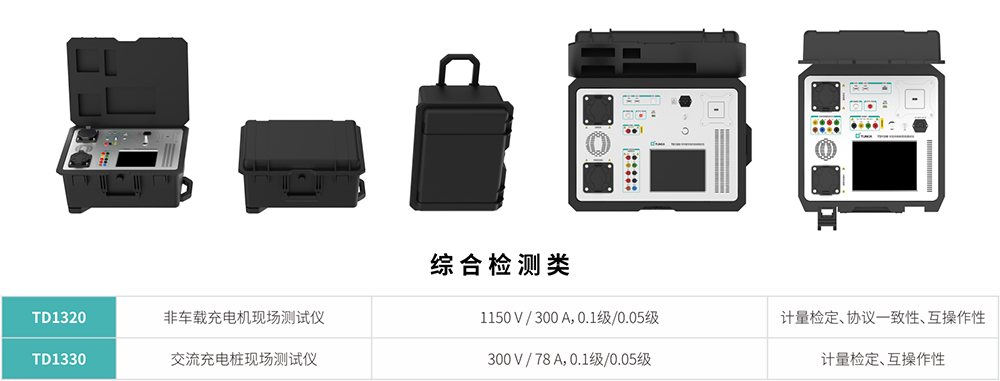

根據充電設施檢定規程中不同現場檢測場景的需求，天恒測控設計生產了綜合類測試儀、計量校準類檢定裝置和便攜式現場巡檢儀。

?

?

遠程檢測方案

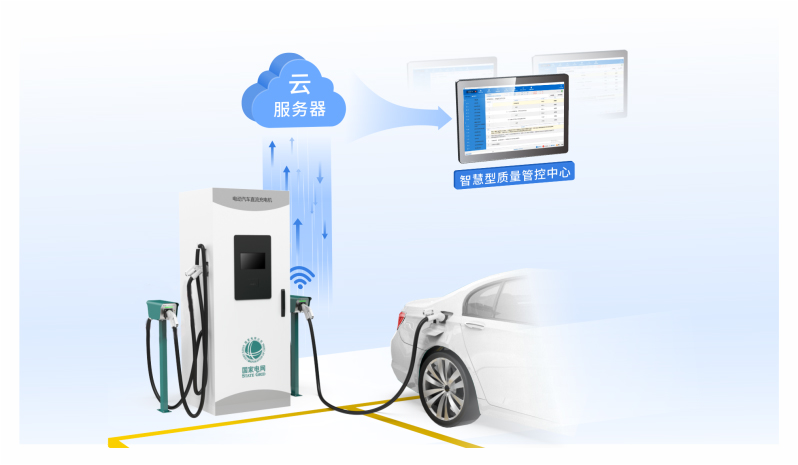

在數字化浪潮發展的今天，智慧計量已然成為未來新型計量的發展趨勢。天恒測控結合無線通訊、物聯、大數據等技術，推出了充電樁遠程快速計量方案。

?

該方案采用銜接式電能比較儀作為標準器，設備精巧、智能，可在電動汽車充電過程中實時進行電能計量，無需人員值守。通過4G、藍牙或WIFI網絡連接設備，還可實現參數設置、數據傳輸與計量檢定，并配備了遠程校準云平臺，通過遠程通訊實時接收檢測數據，進行測量數據實時顯示與設計，完成計量檢定。

車載式檢測方案

?

?

?其他方案優勢：

·?可靠性強：配備機械鎖接口，防盜防丟，高強度外殼實現防雷、防水、防塵、防ESD，確?，F(xiàn)場檢測安全可靠。

·?安裝方式多樣：可選擇落地式安裝、壁掛式安裝、方鋼基座固定等方式。

·?輕巧便攜：體積小巧，重量小于6公斤，便于一次攜帶多只。

·?供電可靠：內置鋰電池供電，確保儀器供電穩定，保障實時通訊。

?

?

充電樁（機）測試儀溯源

高精度的溯源設備是充電樁（機）測試儀精度最可靠的保障。天恒測控?fù)碛腥娴碾妼W(xué)計量體系，參考級設備（0.01級及以上）在國內市場占有率超過了百分之八十。

?

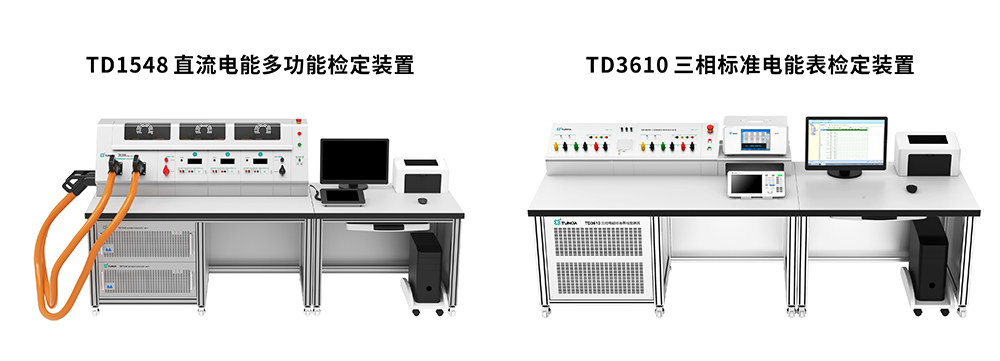

天恒測控設計生產的TD1548 直流電能多功能檢定裝置和TD3610 三相標準電能表檢定裝置，具有寬量限、高精度、高穩定性、多功能、負載能力優異等特點，還配備了專用的充電槍接口，簡化實驗接線操作。除了檢定充電樁（機）測試儀，還具有檢定電能表、電壓表、電流表、功率表、分流器等多種用途。

?

?
